Em projetos de playgrounds, áreas recreativas e espaços infantis, a escolha do revestimento não deve ser tratada apenas como uma decisão estética. O piso integra o sistema de segurança do ambiente e precisa ser especificado considerando fatores como altura de queda dos equipamentos, capacidade de absorção de impacto, características de uso e desempenho técnico do material.
É nesse contexto que o Piso Emborrachado FR se apresenta como uma solução de alto desempenho para projetos que precisam conciliar proteção contra impactos e requisitos relacionados à reação à chama.
Além de contar com laudo de reação à chama, o sistema oferece desempenho de absorção de impacto que permite alcançar determinadas alturas críticas de queda com espessuras reduzidas, ampliando as possibilidades de especificação para arquitetos, engenheiros, construtoras e demais profissionais responsáveis por ambientes recreativos.
Neste artigo, explicamos o que é a altura crítica de queda, qual é a relação desse conceito com a ABNT NBR 16071-3, como funciona o critério HIC e por que esses dados precisam ser analisados antes da definição do piso de um playground.

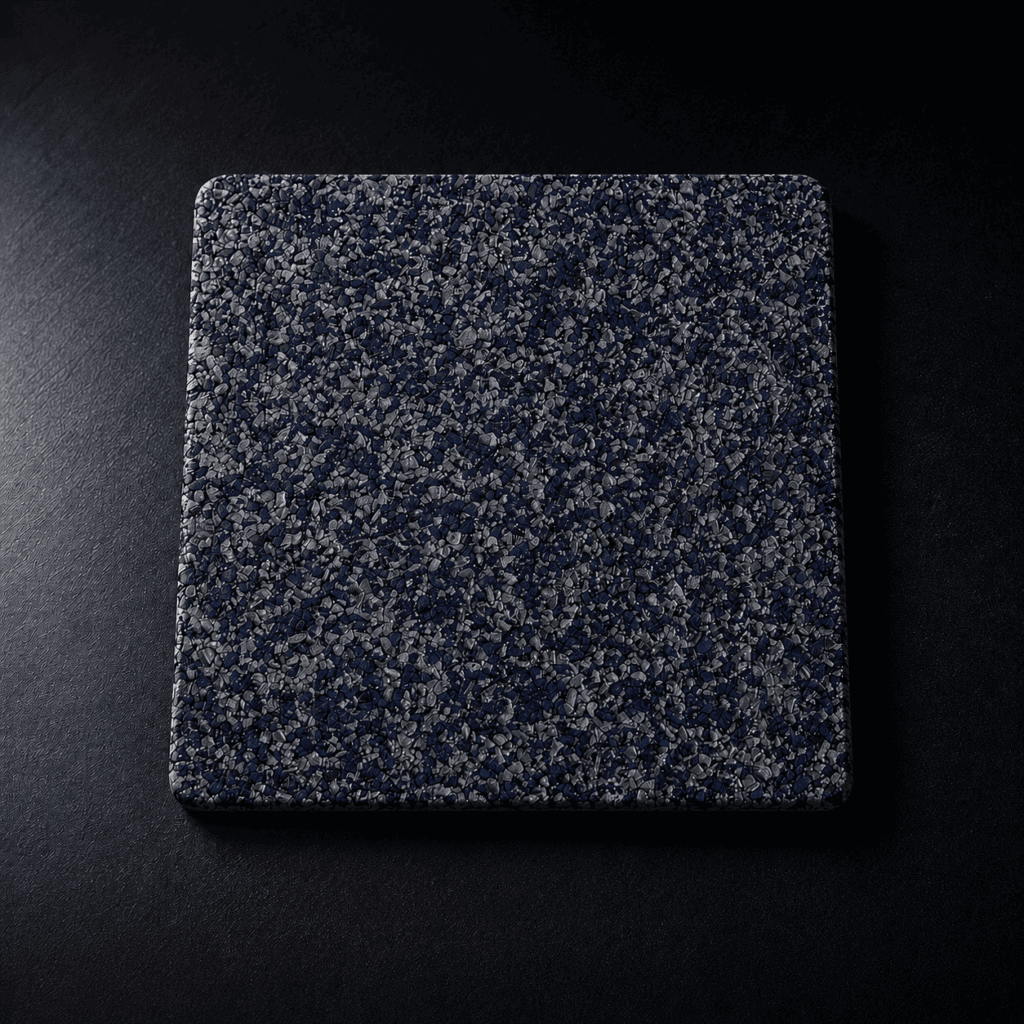

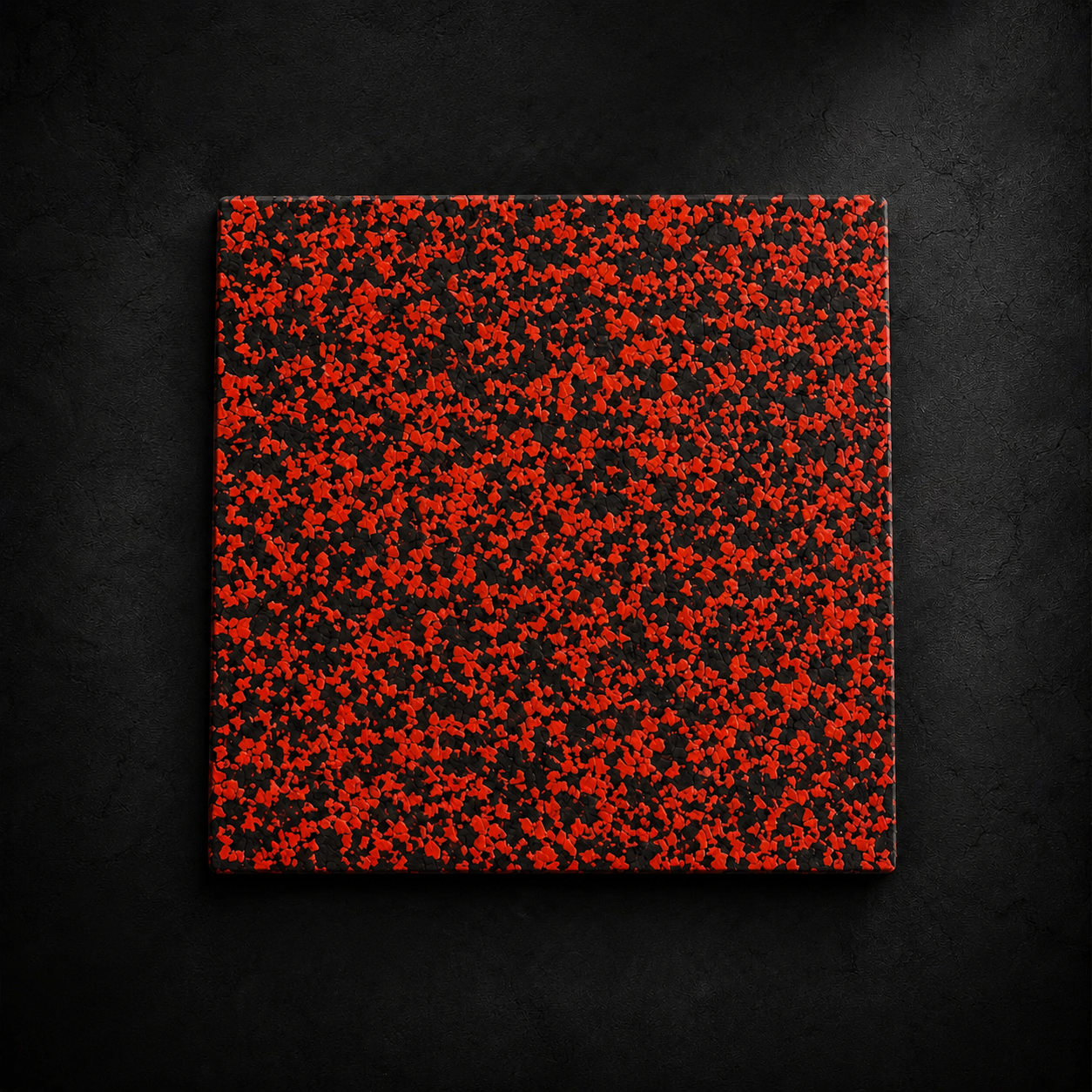

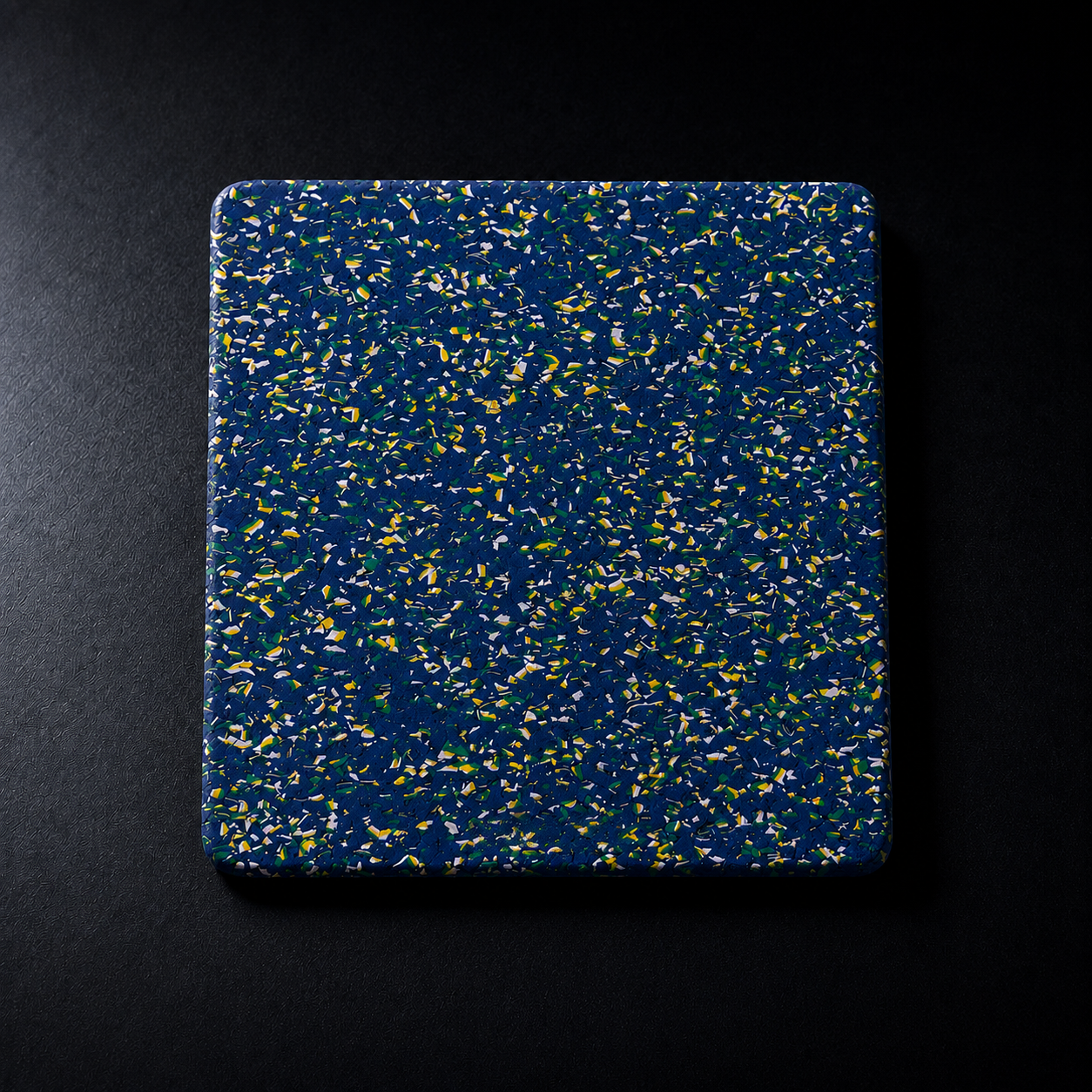

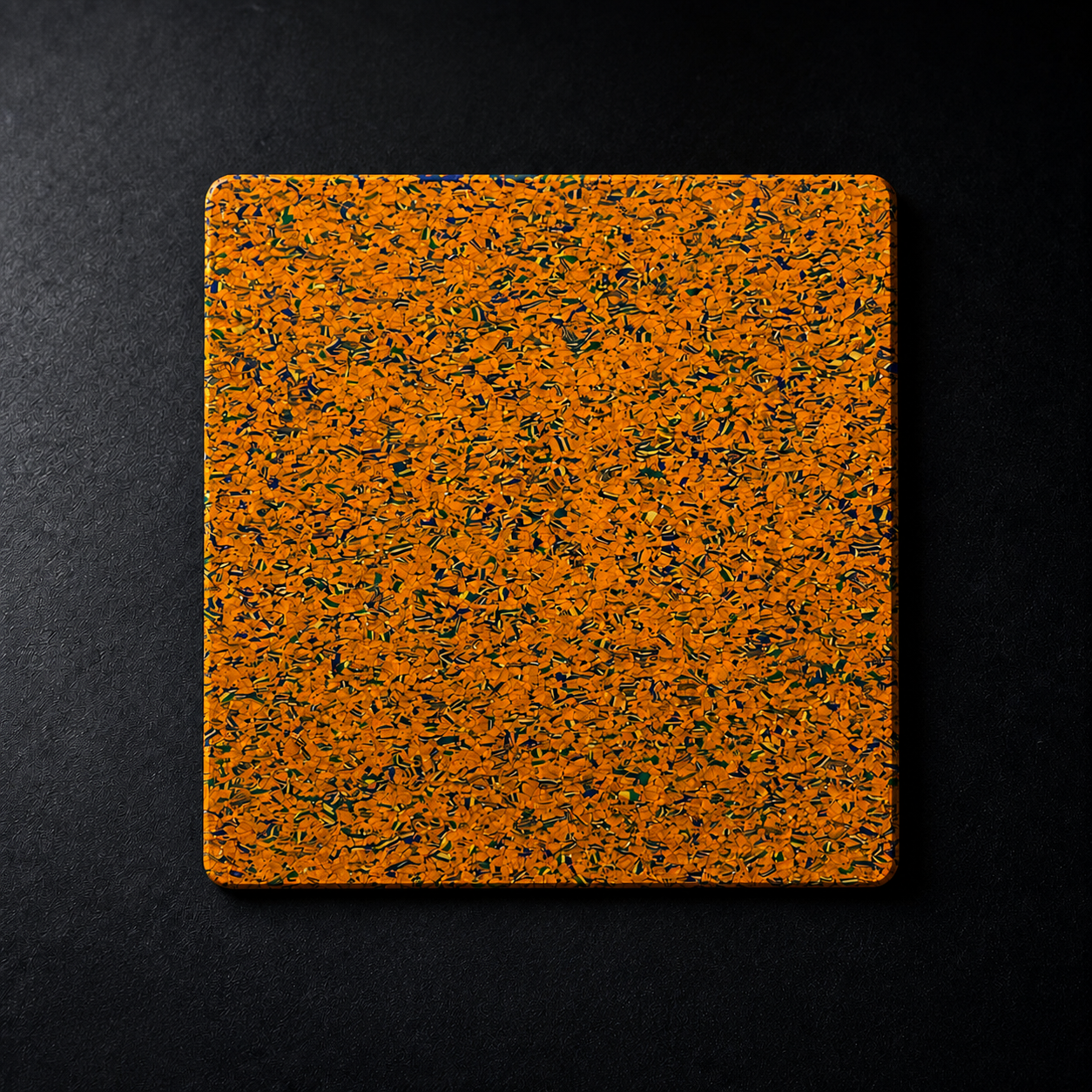

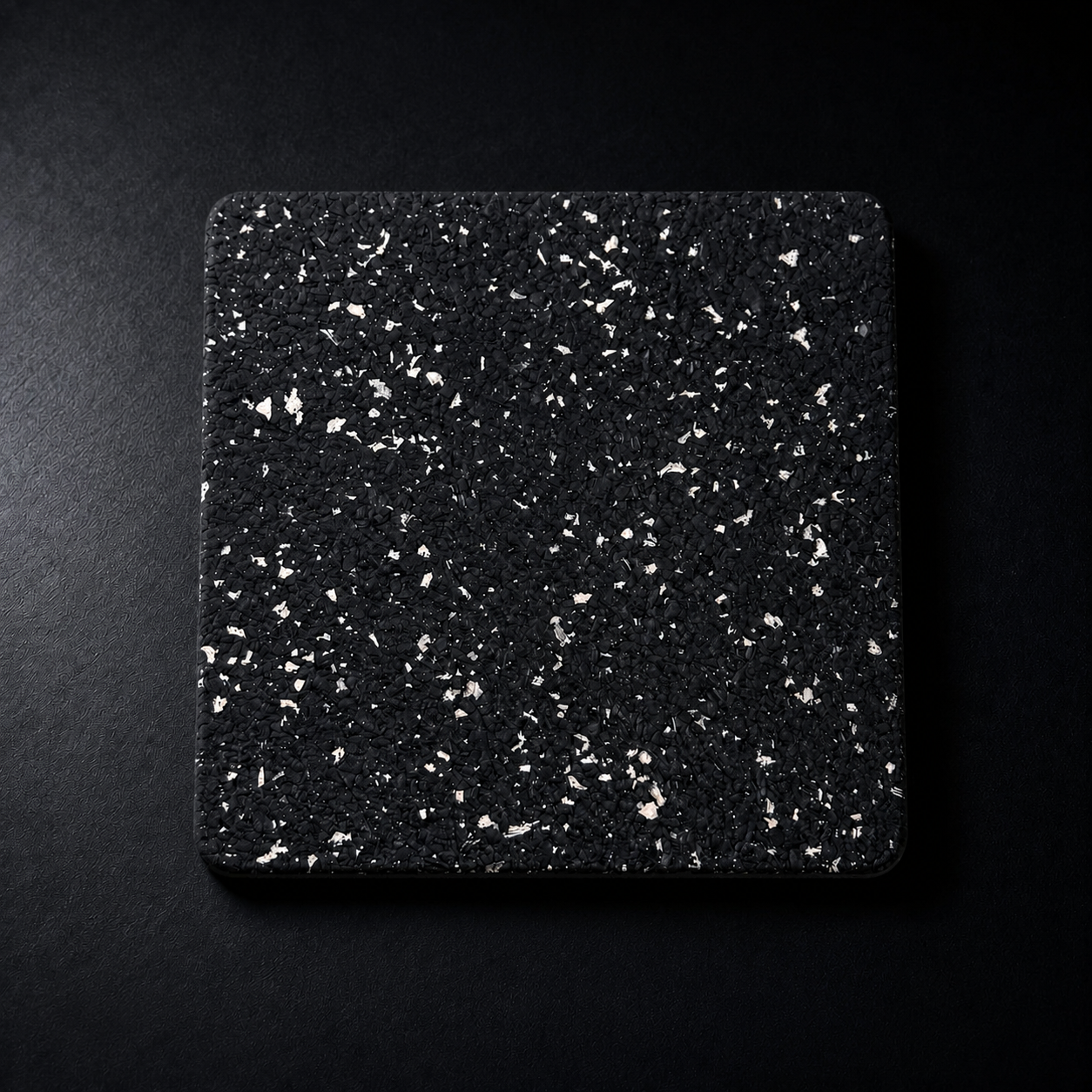

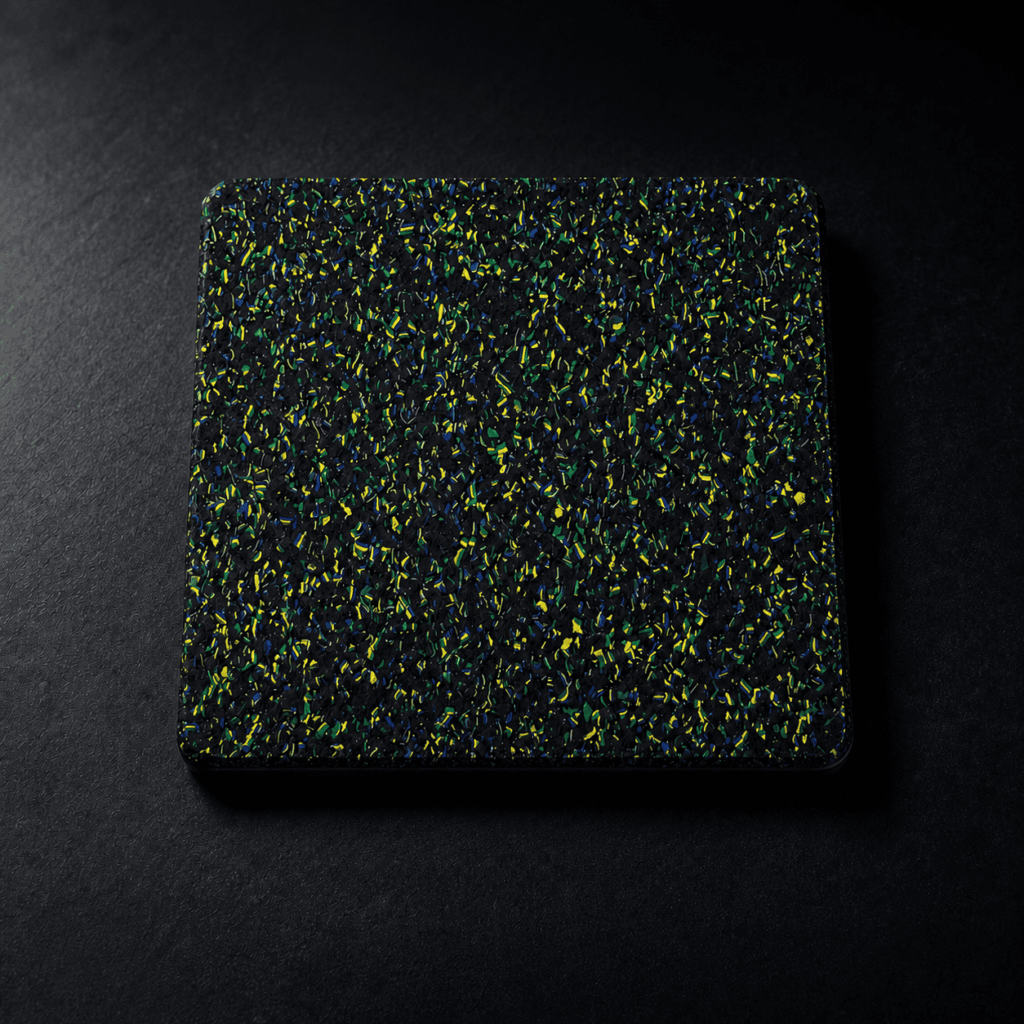

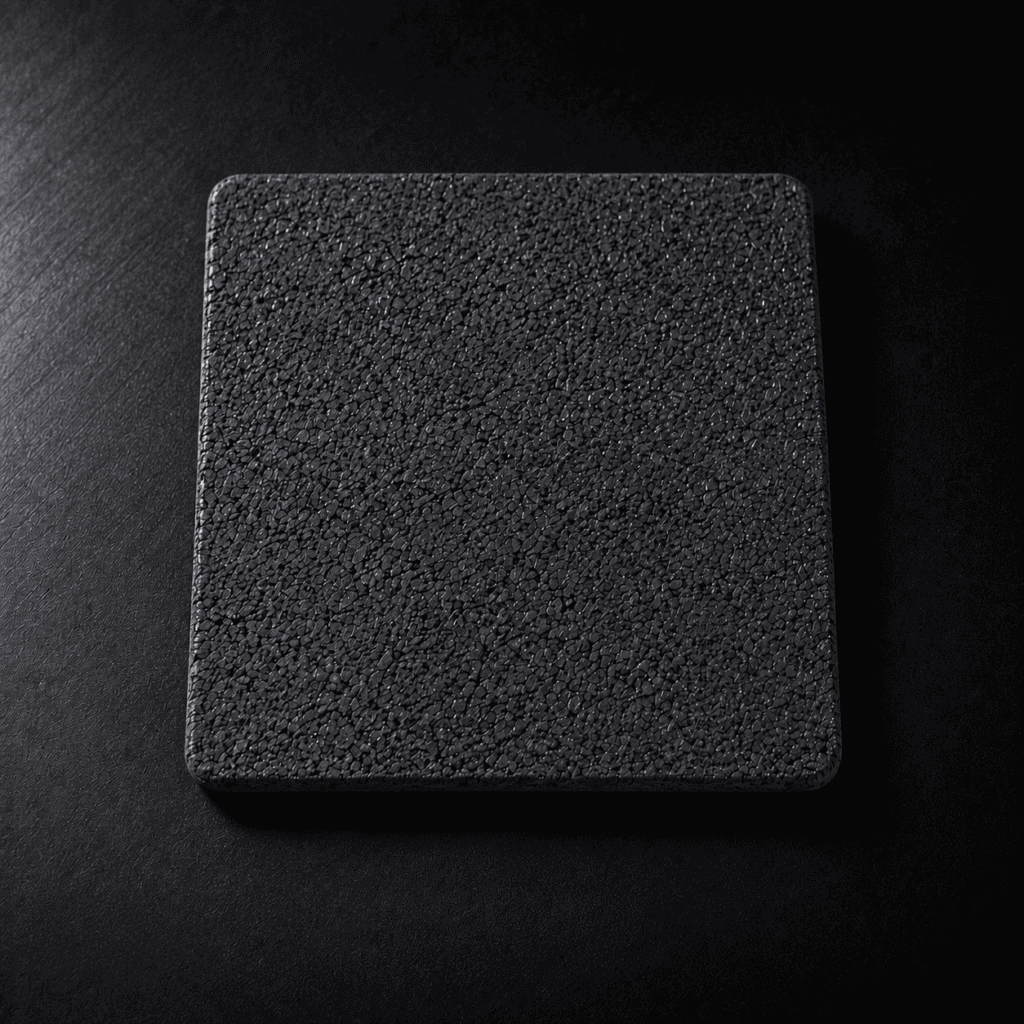

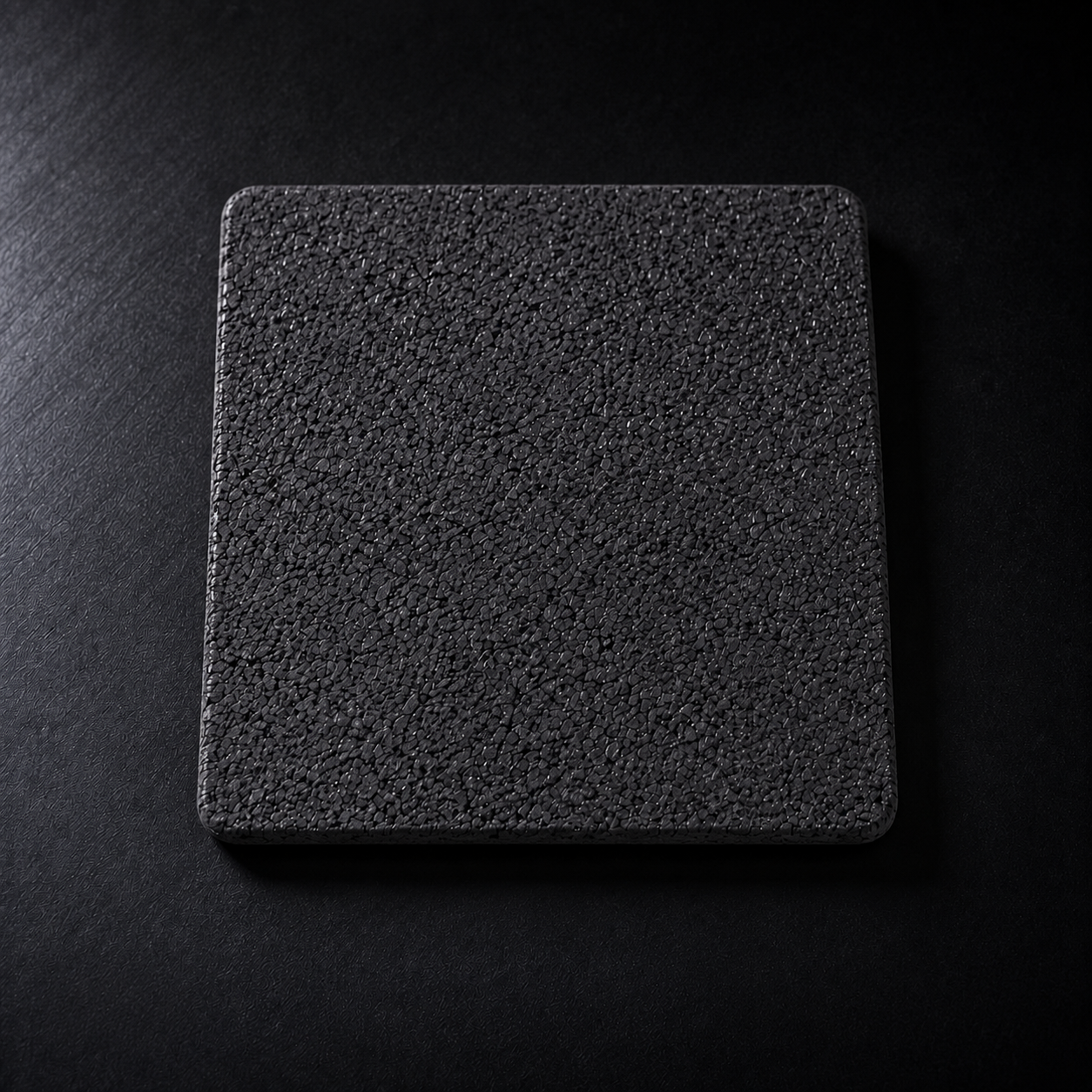

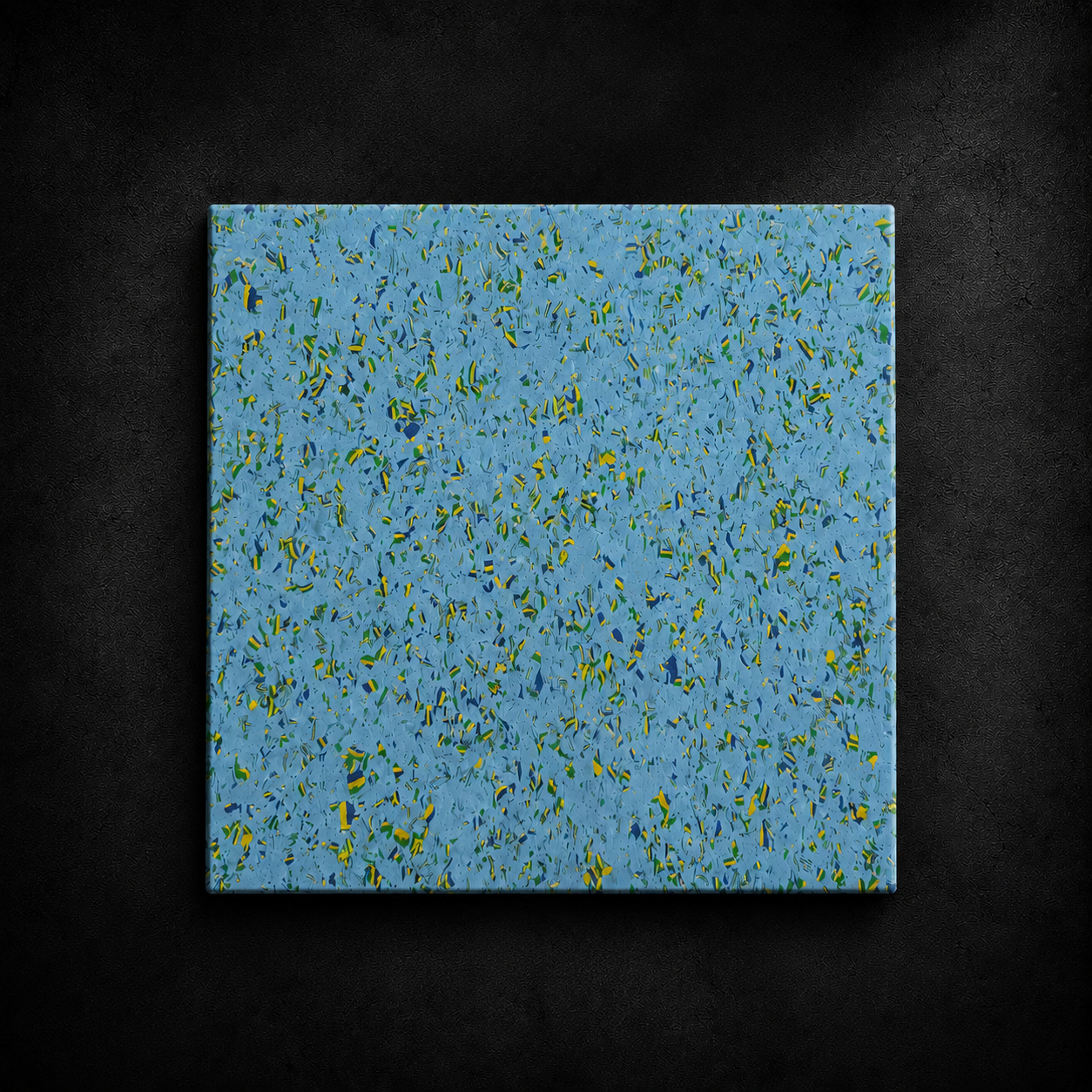

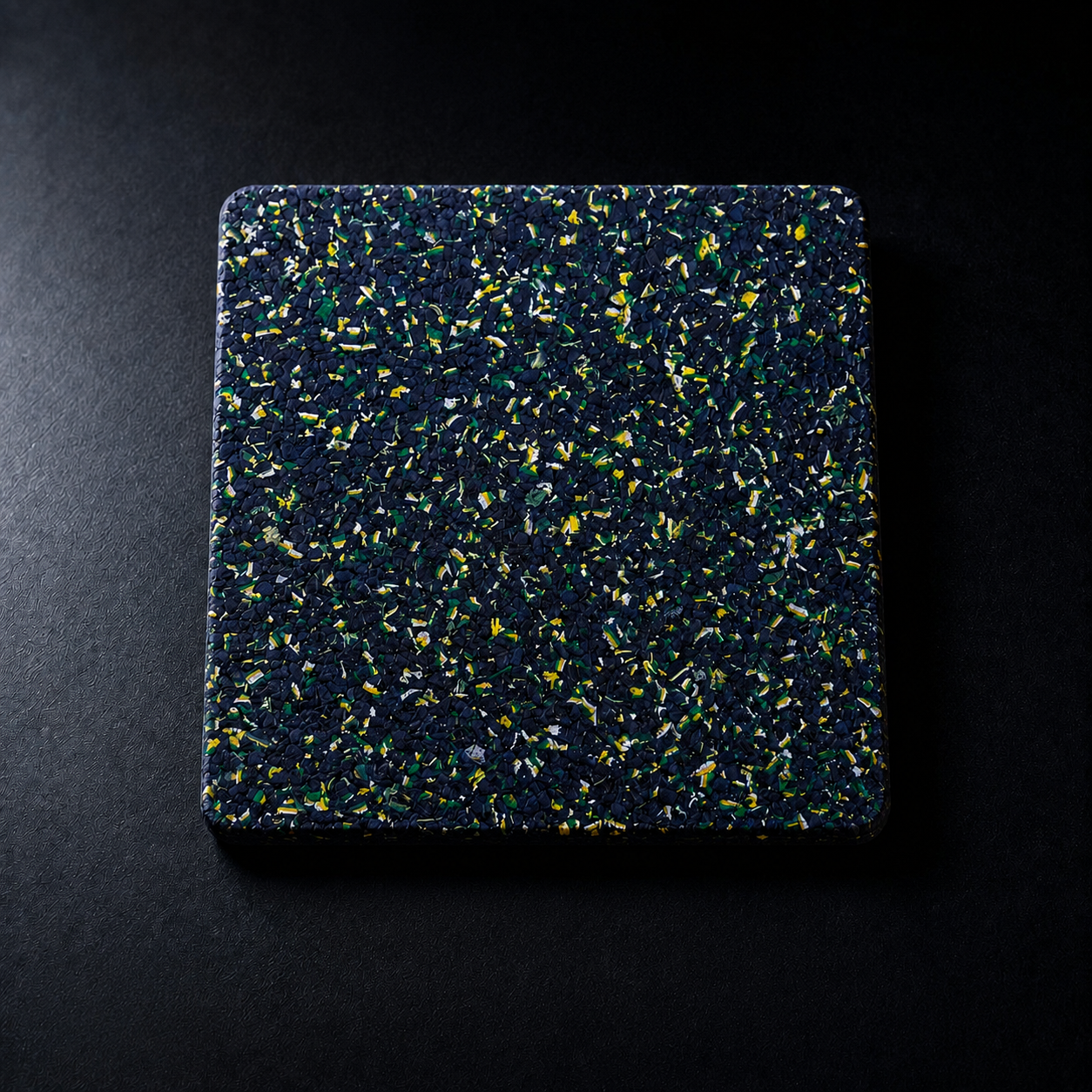

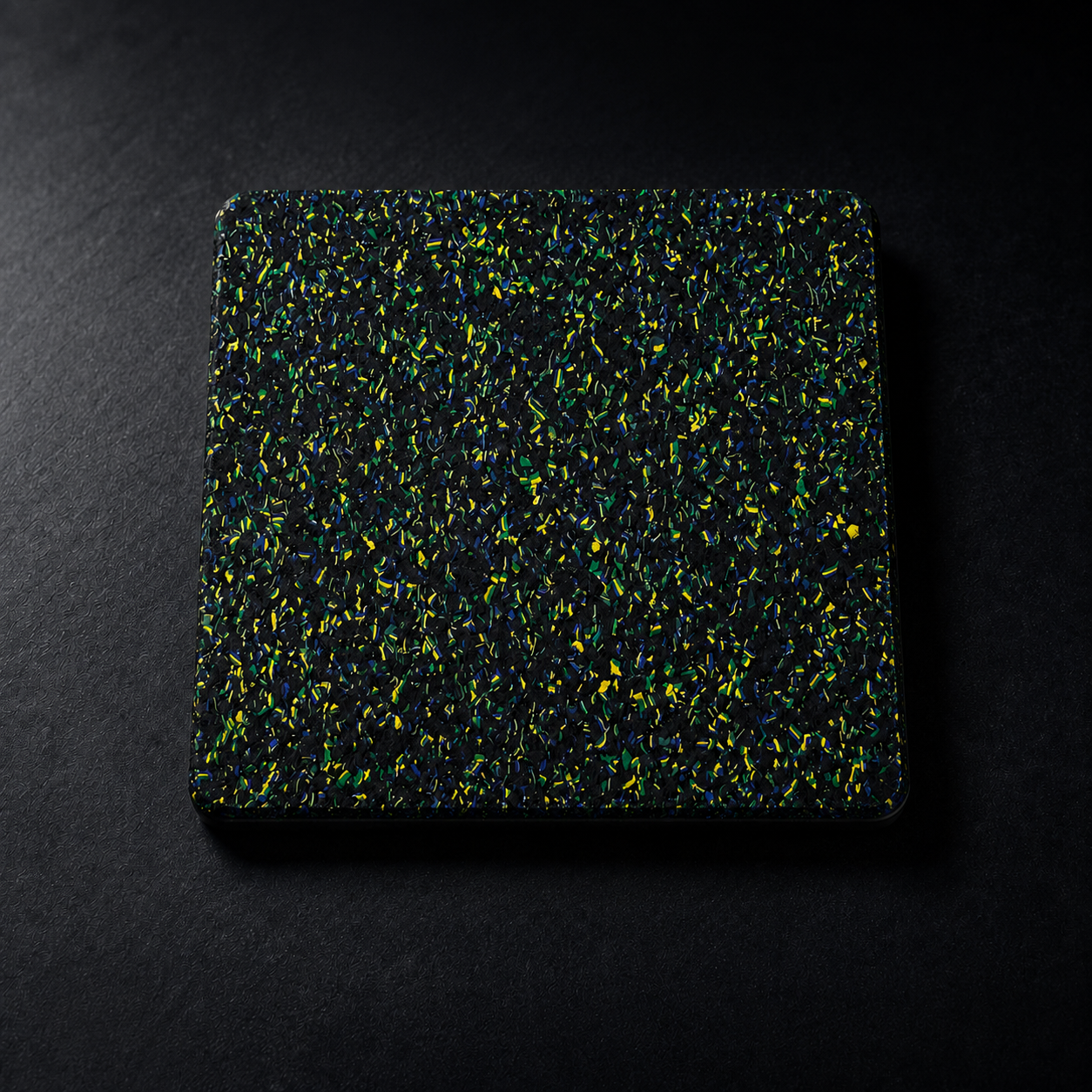

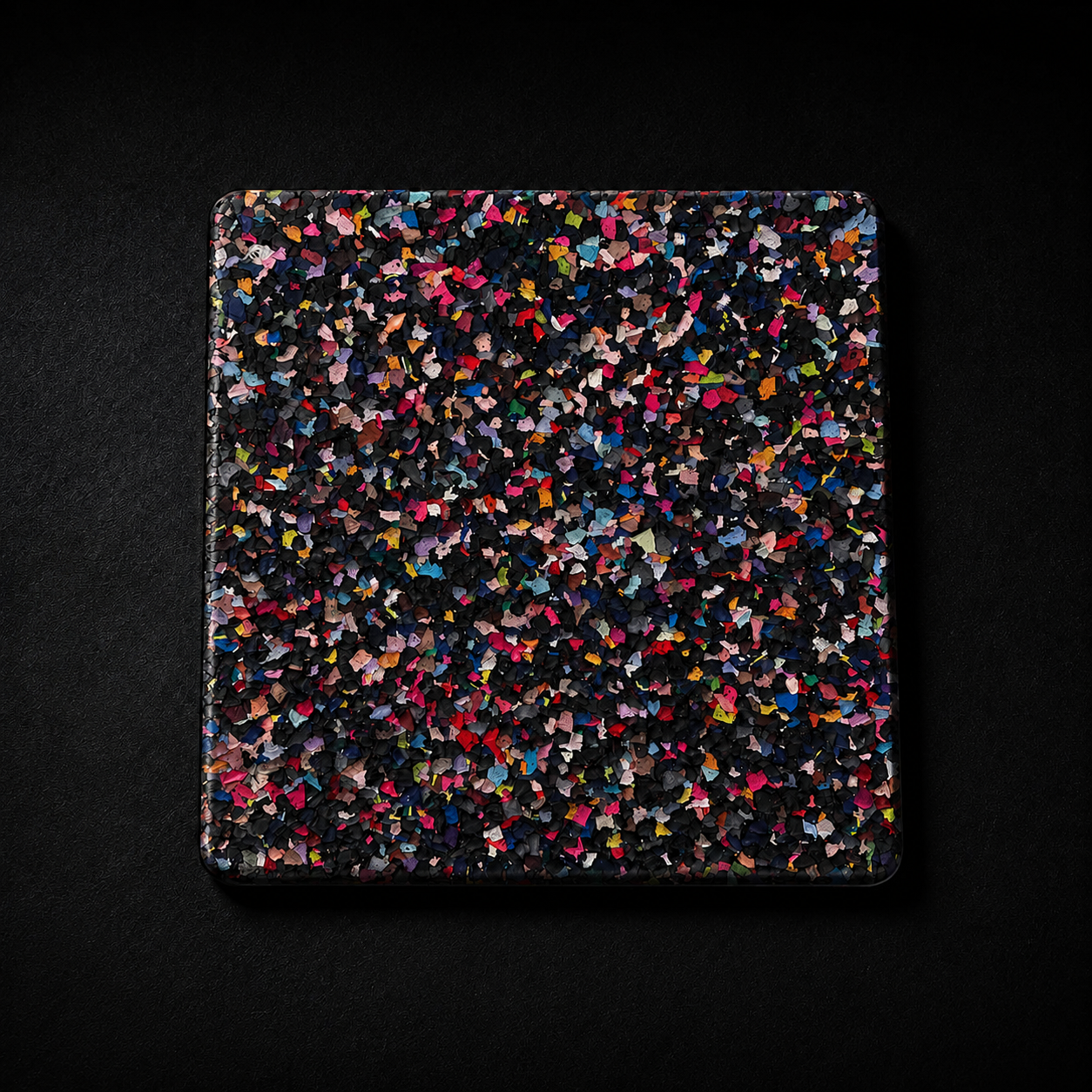

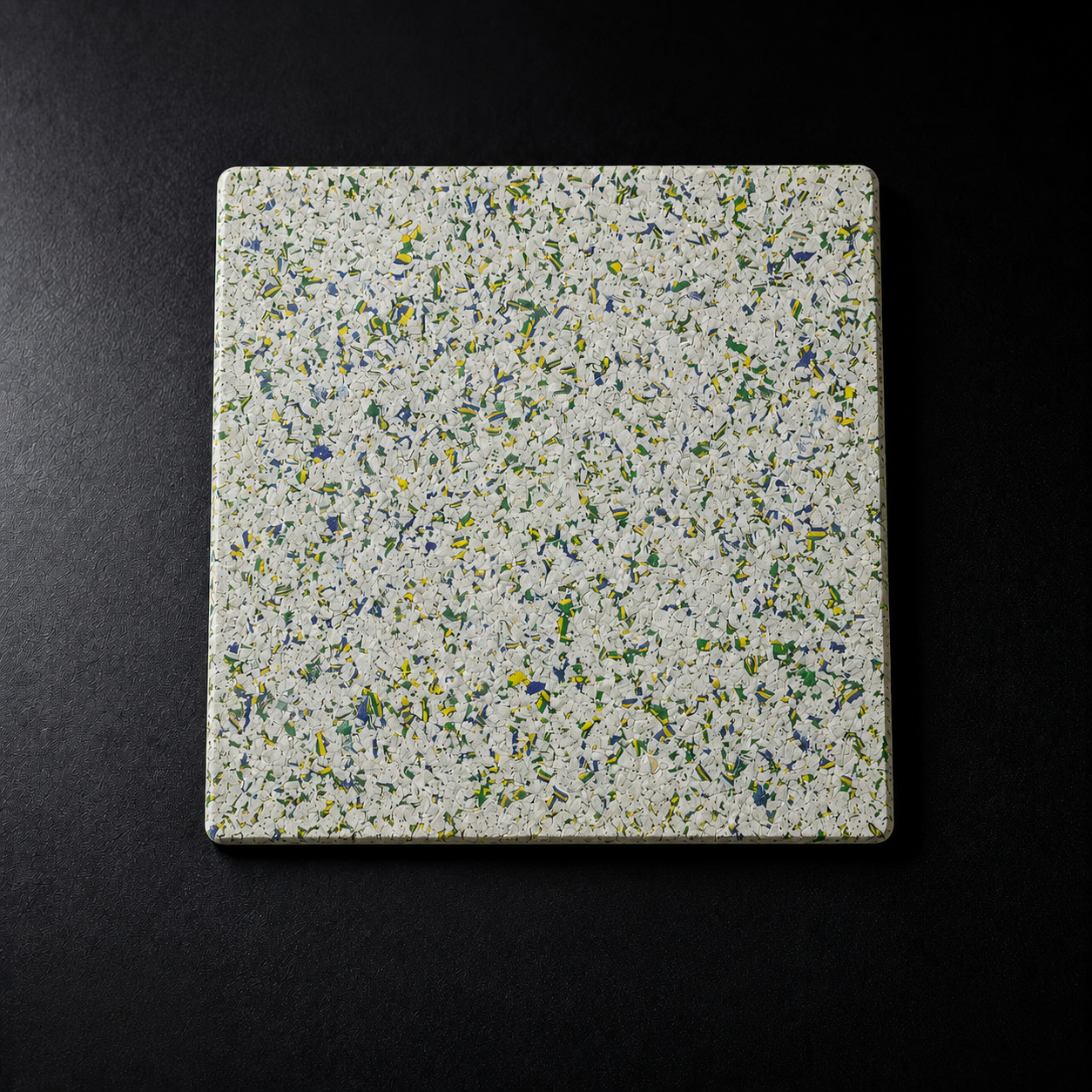

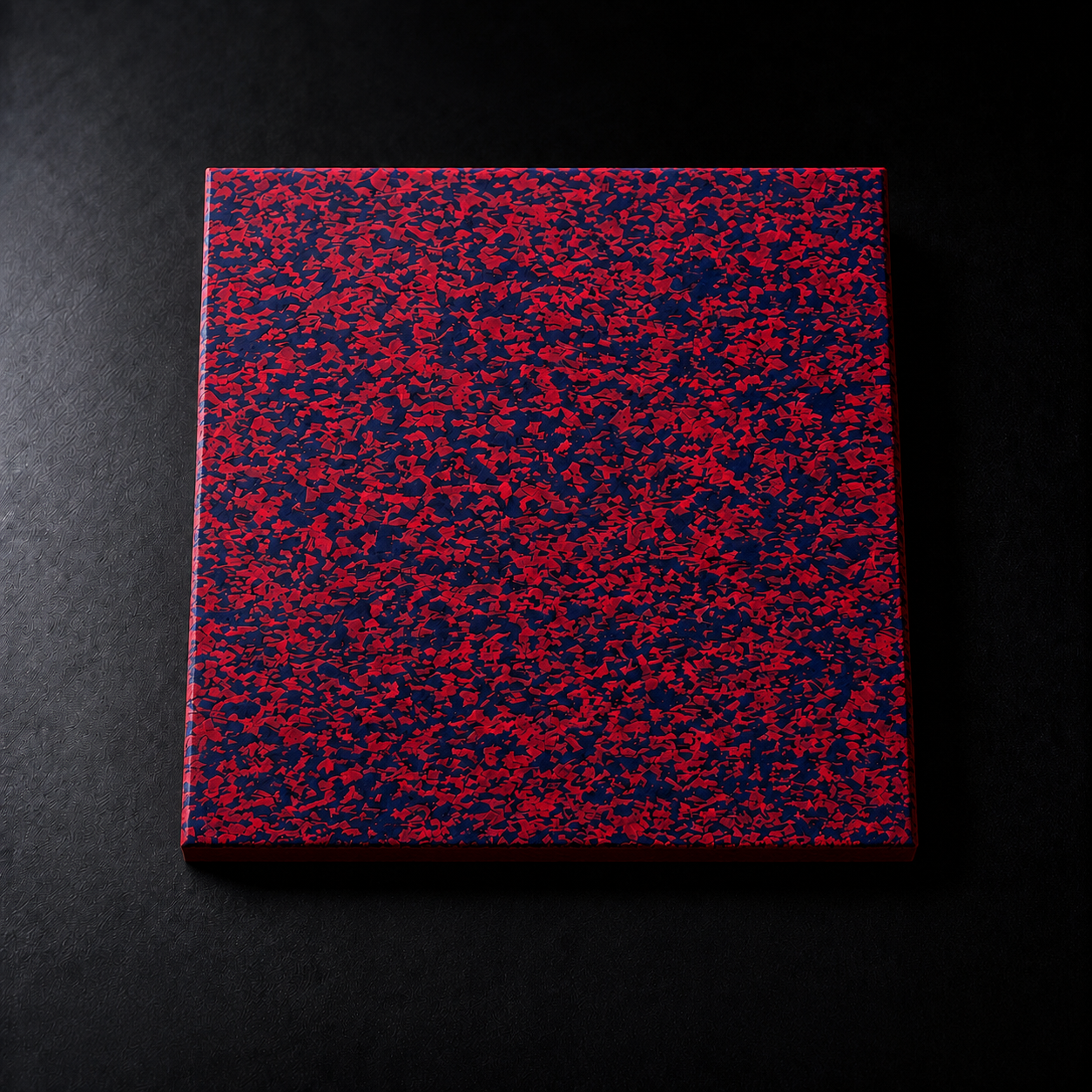

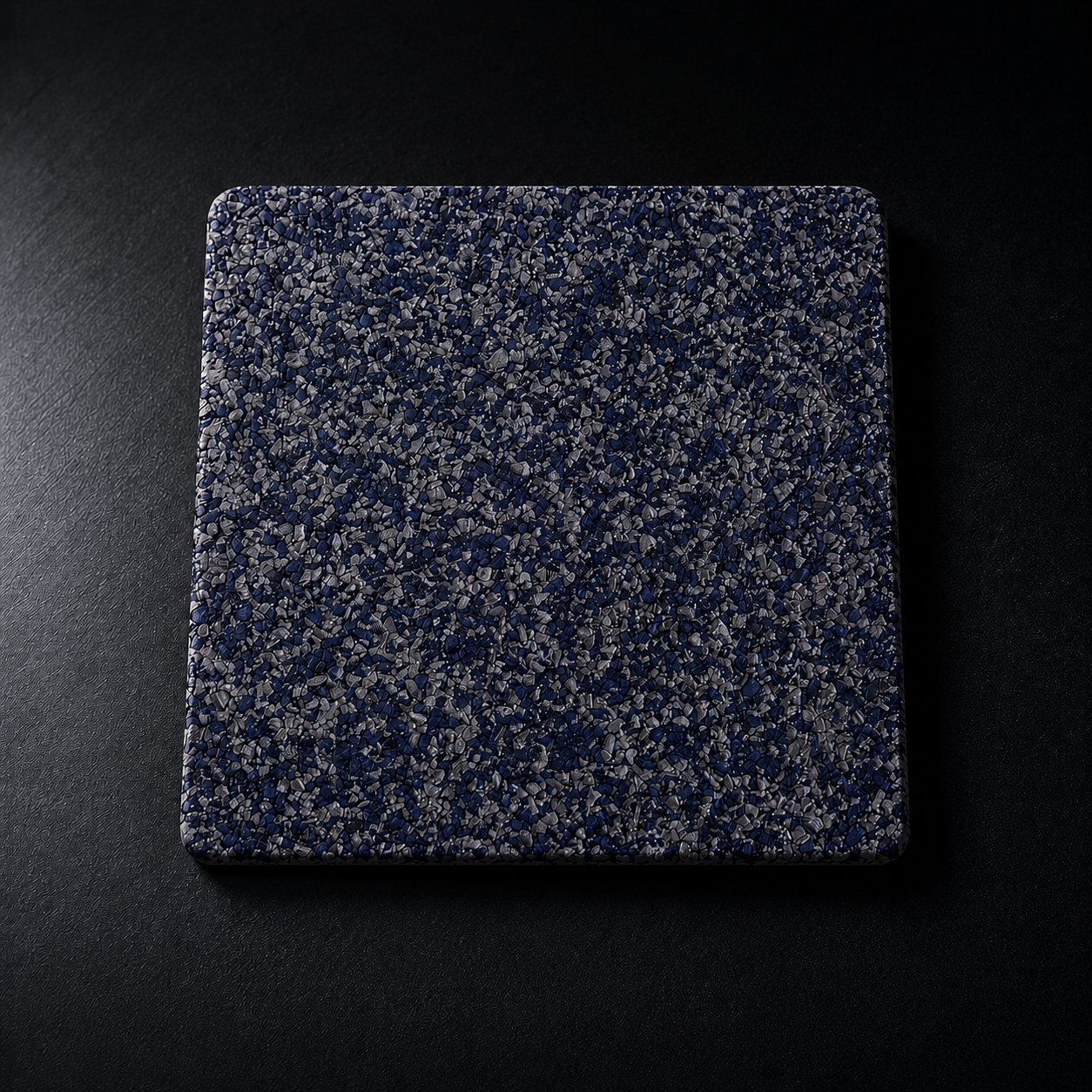

O que é o Piso Emborrachado FR?
O Piso Emborrachado FR é um revestimento desenvolvido para áreas que demandam capacidade de amortecimento e requisitos específicos de desempenho em relação à chama.
Em playgrounds, uma de suas principais funções é contribuir para a redução da intensidade do impacto decorrente de quedas.
Isso é particularmente importante porque não basta definir que determinado projeto terá um “piso emborrachado”. Para uma especificação tecnicamente fundamentada, é necessário conhecer o desempenho do sistema efetivamente utilizado, considerando sua composição, espessura e resultados de ensaio.
A segurança proporcionada por uma superfície de playground está diretamente relacionada à sua capacidade de atenuar impactos na condição para a qual foi especificada.
Por isso, documentos técnicos e laudos tornam-se ferramentas fundamentais para quem projeta e executa esses espaços.
O que a ABNT NBR 16071-3 estabelece para pisos de playground?
A ABNT NBR 16071-3:2021 trata dos requisitos de segurança para pisos absorventes de impacto utilizados em playgrounds.
Entre os aspectos importantes estabelecidos pela norma está a necessidade de utilizar piso com atenuação de impacto em toda a área de impacto abaixo de equipamentos cuja altura de queda livre seja superior a 600 mm.
A norma também determina um princípio fundamental para a especificação:
a altura crítica do piso deve ser igual ou superior à altura de queda livre do equipamento.
Na prática, isso significa que a escolha do revestimento não deve começar simplesmente pela espessura da placa.
Primeiro, o projetista precisa compreender a altura de queda associada ao equipamento e, a partir dela, selecionar um sistema cujo desempenho ensaiado seja compatível com essa condição.
Essa mudança de perspectiva é importante porque duas soluções visualmente semelhantes — ou até mesmo duas placas com espessuras próximas — podem apresentar comportamentos diferentes durante um impacto.
O que é altura crítica de queda?
A altura crítica de queda representa o limite de altura para o qual determinada superfície apresenta o nível de atenuação de impacto definido pelo método de ensaio.
É um parâmetro essencial para relacionar o desempenho do piso à altura de queda dos equipamentos instalados no playground.
Para determiná-la, a ABNT NBR 16071-3 utiliza ensaios nos quais uma cabeça de teste instrumentada impacta a superfície a partir de diferentes alturas. O acelerômetro presente no equipamento registra o comportamento do impacto e esses dados são utilizados para calcular o HIC — Head Injury Criterion.
A partir dos resultados obtidos em diferentes alturas, estabelece-se a altura crítica do sistema.
Portanto, quando um catálogo ou laudo informa que determinada configuração de piso possui uma altura crítica específica, esse dado tem significado muito mais relevante para o projeto do que simplesmente dizer que o produto é “macio”, “amortecedor” ou “indicado para playground”.
O que significa HIC?
HIC é a sigla para Head Injury Criterion, ou Critério de Lesão na Cabeça.
O indicador é utilizado para avaliar a severidade potencial do impacto sofrido pela cabeça durante uma queda.
Segundo a metodologia prevista na ABNT NBR 16071-3, os valores de HIC são relacionados às respectivas alturas de queda durante o ensaio. A norma estabelece a determinação da altura crítica a partir do limite de HIC = 1.000.
Em termos de projeto, isso permite substituir avaliações subjetivas por um critério mensurável.
Um piso pode parecer confortável ao caminhar ou ao pressioná-lo com as mãos, mas essa percepção não demonstra, por si só, como o material responderá à energia gerada pela queda de uma criança.
É justamente por isso que o laudo de ensaio de HIC tem tanta importância para especificadores.
Piso Emborrachado FR: desempenho com menor espessura
Um dos principais diferenciais técnicos apresentados para o Piso Emborrachado FR está na relação entre espessura e altura crítica de queda.
De acordo com os dados técnicos fornecidos para a solução:
| Configuração | Altura crítica de queda informada | Comparativo com SBR convencional |
|---|---|---|
| FR 10 mm | até 1,0 m | equivalente ao desempenho informado para placa SBR preta convencional de aproximadamente 15 mm |
| FR 15 mm | até 1,3 m | equivalente ao desempenho informado para placa SBR preta convencional de aproximadamente 23 mm |
Os valores acima correspondem às informações técnicas fornecidas para o produto e devem ser confirmados nos respectivos laudos, considerando a configuração e as condições de instalação especificadas.
Essa diferença pode ter impacto direto sobre o desenvolvimento do projeto.
Quando uma solução consegue atingir o desempenho de absorção requerido com menor espessura, o especificador pode ganhar maior flexibilidade para trabalhar encontros com outros revestimentos, níveis de acabamento, transições, soleiras e demais interferências construtivas.
Entretanto, é importante reforçar: espessura isoladamente não deve ser utilizada como garantia de desempenho.
O parâmetro decisivo deve ser o resultado técnico obtido pelo sistema ensaiado.
Por que a altura crítica deve ser definida antes da escolha do piso?
Imagine um playground cujo equipamento apresente uma altura de queda livre de aproximadamente 1,20 m.
Nesse cenário, especificar um piso simplesmente porque ele é comercializado como “emborrachado para playground” não é suficiente.
O profissional precisa verificar se a configuração escolhida apresenta altura crítica compatível ou superior à altura de queda do equipamento, conforme determina a NBR 16071-3.
No exemplo, uma configuração certificada apenas para 1,0 m não seria suficiente para atender uma queda de 1,20 m. Já uma solução com desempenho comprovado de 1,30 m poderia ser analisada para essa condição, respeitando-se os demais requisitos do projeto e as especificações do fabricante.
Por isso, uma sequência tecnicamente mais consistente para a especificação é:
altura de queda do equipamento → desempenho necessário → laudo HIC → sistema e espessura compatíveis.
E não o contrário.
Reação à chama: outro critério importante para determinados projetos
Além da absorção de impacto, o Piso Emborrachado FR conta com laudo de reação à chama, agregando uma segunda dimensão de desempenho à especificação.
A reação ao fogo dos materiais ganha especial relevância em projetos nos quais os revestimentos precisam atender critérios definidos pelo projeto de segurança contra incêndio, normas aplicáveis ou exigências dos órgãos responsáveis.
Isso pode ser especialmente importante em playgrounds internos, brinquedotecas, áreas infantis de condomínios, escolas, clubes, shopping centers e outros ambientes de uso coletivo, conforme as características e exigências específicas de cada empreendimento.
É importante diferenciar conceitos: reação à chama/fogo do revestimento e absorção de impacto são propriedades distintas e, portanto, precisam ser analisadas por meio da documentação técnica correspondente.
A presença de um laudo permite que arquitetos, engenheiros e responsáveis pela obra avaliem o comportamento declarado do produto com base em informação técnica, em vez de depender apenas de argumentos comerciais.
Além do desempenho relacionado à reação à chama, o Piso Emborrachado FR é produzido com borracha atóxica proveniente do reaproveitamento de aparas de Havaianas. O material também não esfarela com facilidade nem libera partículas, características especialmente relevantes para a qualidade e manutenção de ambientes internos.
Esse conjunto de atributos amplia seu potencial de aplicação em academias, áreas fitness, playgrounds internos, brinquedotecas e outros espaços de uso coletivo, nos quais segurança, limpeza, conforto e qualidade do ambiente precisam ser considerados conjuntamente durante a especificação.
Por que solicitar laudos antes de especificar um piso emborrachado?
Em projetos profissionais, a documentação técnica deve fazer parte do processo de seleção dos materiais.
No caso de um piso para playground, o especificador pode solicitar ao fornecedor informações como:
- laudo de absorção de impacto/HIC;
- altura crítica de queda correspondente à configuração especificada;
- espessura e composição do sistema ensaiado;
- laudo de reação à chama, quando aplicável ao projeto;
- recomendações de instalação;
- orientações de manutenção e inspeção;
- condições do substrato;
- limitações e aplicações recomendadas.
A própria NBR 16071-3 estabelece que o fornecedor do piso deve disponibilizar informações relativas à instalação correta, manutenção, procedimentos de inspeção e descrição do piso e de seu desempenho.
Essa documentação também ajuda a evitar um problema recorrente na especificação: comparar produtos somente pelo preço por metro quadrado ou pela espessura nominal.
Do ponto de vista técnico, a pergunta mais relevante é outra: qual desempenho comprovado essa configuração entrega para o meu projeto?
Menor espessura também pode significar maior liberdade de projeto
Quando uma solução oferece o desempenho necessário com espessura reduzida, há possíveis vantagens que vão além do próprio material. Menor espessura significa menor risco de tropeços e também menor desnível, favorecendo a acessibilidade sem necessariamente exigir acessórios complementares, como rampas.
Onde o Piso Emborrachado FR pode ser utilizado?
Dependendo das especificações técnicas do produto, das condições do local e dos requisitos de cada projeto, pisos emborrachados com absorção de impacto podem ser considerados em ambientes como playgrounds de condomínios, escolas, creches, clubes, hotéis, áreas recreativas, espaços infantis corporativos e empreendimentos comerciais.
Em cada situação, entretanto, o sistema precisa ser dimensionado de acordo com as características reais do espaço.
Isso inclui avaliar não apenas o revestimento, mas também altura dos equipamentos, área de impacto, base de instalação, drenagem, condições ambientais, fluxo de usuários, manutenção e demais requisitos normativos aplicáveis.
Piso emborrachado e sustentabilidade
O uso de borracha em pisos também abre espaço para uma discussão importante sobre circularidade e reaproveitamento de materiais.
O tema já apareceu aqui no blog quando mostramos como Havaianas recicladas podem ganhar uma nova vida útil e serem transformadas, entre outras aplicações, em pisos para academia.
Essa lógica demonstra como materiais elastoméricos podem permanecer em circulação por mais tempo quando existem processos adequados de recuperação e novas aplicações industriais.
Para arquitetos e especificadores, entretanto, sustentabilidade e desempenho técnico precisam caminhar juntos.
Em uma aplicação de segurança, a origem ou o caráter reciclado do material não substitui a necessidade de verificar desempenho, procedência, documentação técnica e adequação ao uso previsto.
Como especificar um piso para playground com mais segurança?
Uma especificação consistente começa pela análise do projeto e não pela escolha de uma placa em um catálogo.
O primeiro passo é identificar a altura de queda livre dos equipamentos e delimitar corretamente as áreas que necessitam de atenuação de impacto. Depois, deve-se verificar qual configuração de piso possui altura crítica compatível e analisar os respectivos ensaios.
Também é recomendável conferir os demais requisitos do empreendimento, incluindo eventual necessidade de documentação de reação ao fogo.
Por fim, o detalhamento deve considerar instalação, substrato, encontros com outros materiais e manutenção futura.
Essa abordagem permite que a escolha seja feita com base em desempenho comprovado e compatibilidade com o projeto, reduzindo decisões baseadas apenas em aparência, espessura ou custo inicial.
Piso Emborrachado FR: especificação técnica começa pelo desempenho
Para arquitetos, engenheiros, designers de interiores, construtoras e gestores de empreendimentos, a principal conclusão é simples: um piso de segurança precisa ser especificado pelo desempenho que efetivamente entrega.
A altura crítica de queda e o HIC fornecem parâmetros objetivos para analisar a capacidade de atenuação de impacto, enquanto os laudos complementares — como o de reação à chama — permitem avaliar outros requisitos relevantes para cada empreendimento.
No caso do Piso Emborrachado FR, as configurações apresentadas combinam espessuras reduzidas e desempenho de absorção de impacto, com opções de 10 mm para alturas críticas de até 1 m e 15 mm para até 1,3 m, conforme documentação técnica do produto.
Antes de fechar a especificação, consulte os laudos e confirme qual configuração é adequada à altura dos equipamentos e às condições reais da obra.
